【金型】製作事例7

またまた素晴らしい金型ができあがりました。
前回紹介しました【蜂の巣スライド】が今回の金型にも出てきます。

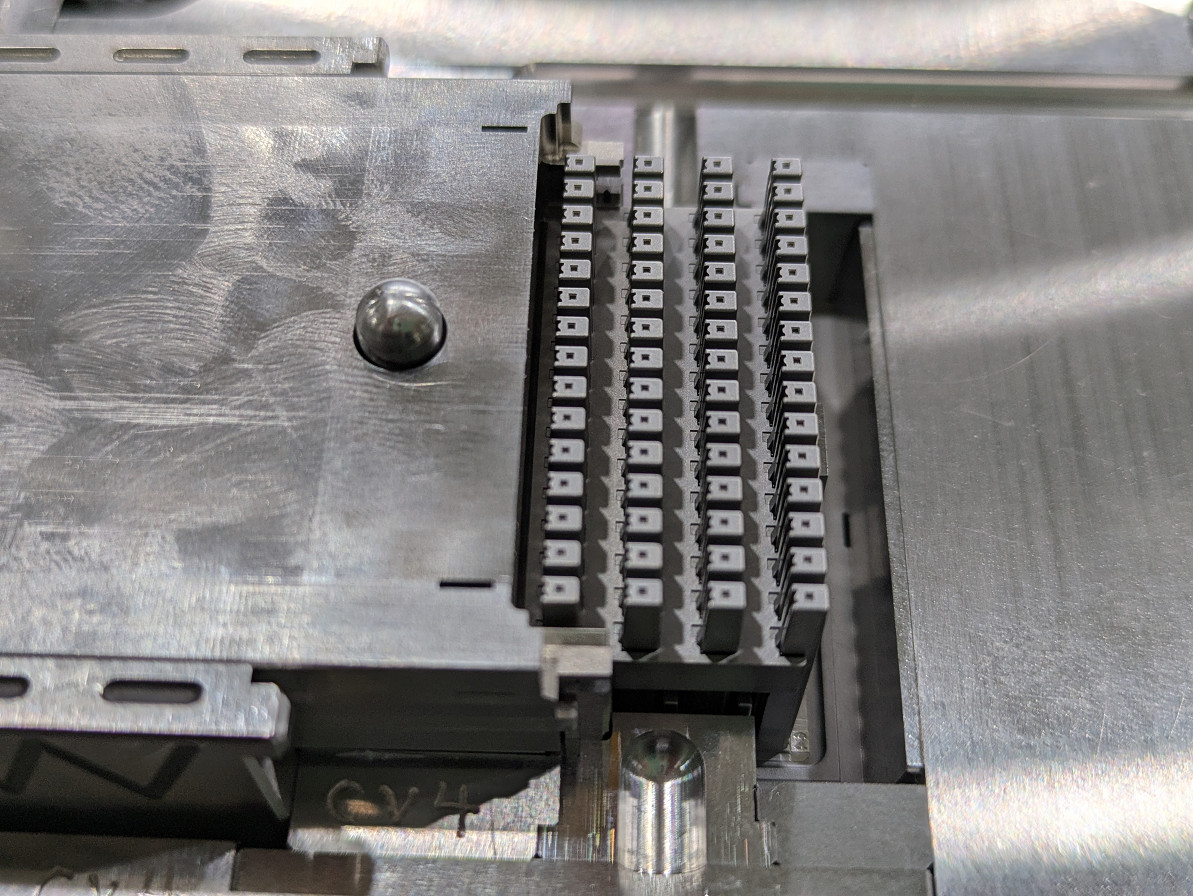

今回の蜂の巣スライドは、このような形です。
あいている穴に入るピンの数は、なんと60個。
金型、モールド、樹脂成形、射出成形、樹脂金型、プラスチック用金型、富山県、滑川市、ものづくり、モノづくり、自動車部品、自動車電装品、工場見学、御見積、お問い合わせ、金型設計、金型製作、設計、製作、工作機械、民生品、金型部品、モールドベース、金型

反対側の金型に、その60個のピンがずらーっと並んでいます。
そのピン全てが穴にぶつかることなく、スーッとはまるよう緻密な調整をしていきます。
ピンは60個と書きましたが、厳密に言うと
この金型は8ヶ取なので、ピン60本x8個で計480個もの穴とピンを調整していることになります。
途方もない作業に感じますが、この型を担当した組立担当者はまさに”ゴッドハンド”ですね。

スライドをピンの上から被せた感じがこちら。
手を離し、スライドが自重でスーっと綺麗に落ちていく様子は、見ていてとっても気持ちいいです。
金型、モールド、樹脂成形、射出成形、樹脂金型、プラスチック用金型、富山県、滑川市、ものづくり、モノづくり、自動車部品、自動車電装品、工場見学、御見積、お問い合わせ、金型設計、金型製作、設計、製作、工作機械、民生品、金型部品、モールドベース、金型

精密さを要する金型の設計・製作はぜひ三晶技研にお任せください!
工場見学・御見積書だけの問合せも可能です。
